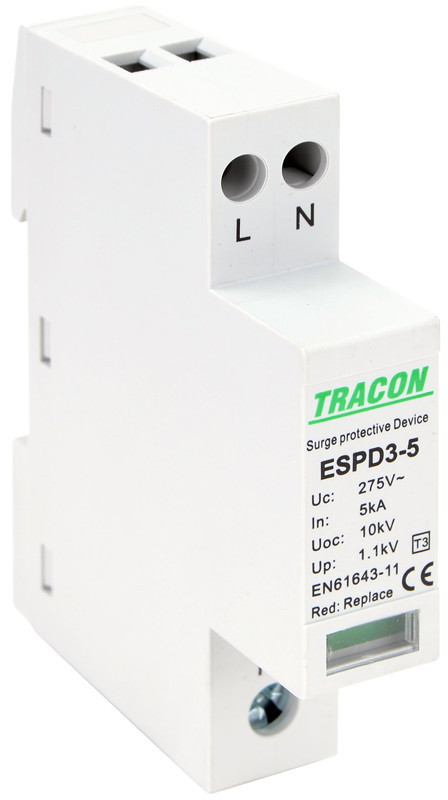

Túlfeszültség levezető 2 pólusú 5 kA váltó áramú

Gyártói típuskód: SPD-C5/2p

A katódos levezető meghatározott körülmények hatására nyitó félvezető elektronikus szelepből (varisztor) áll. Alaphelyzetben végtelen ellenállásként működik, a védett vezetékek és földelő sín között. Légköri jelenség miatt vagy a rendszerben keletkezett üzemzavar következtében fellépő feszültségemelkedés esetén a szelepelem nyit és levezeti a túlfeszültséget a földelő sínbe. A normál feszültség helyreállítása után a szelepelem zár. A katódos levezető nagy, rövid ideig tartó túlfeszültséget képes elviselni.

Rendeltetés:
- terhelés alatt álló áramkörök védelme túlfeszültség ellen
- külön fogyasztó / áramkör, illetve egész áramelosztó szekrény védelme
- magas fokon garantálja az áram jellemzők megbízhatóságát
- vezérlés módja: automata kikapcsolás kimeneti hiba esetén, a veszély megszűnése után ismét alaphelyzetbe áll

Műszaki jellemzők
* Névleges üzemi feszültség: Uc :- a katód levezető működésbe lépési feszültsége: 275/440V ; 50 Hz
* Lökőfeszültség Up: a katód levezető kapcsain keletkező feszültség a névleges kisülési áram átfolyásakor- a mellékelt táblázatok szerint
* Névleges kisülési áram In: azon 8/20μs szinuszgörbével rendelkező kisülési áram névleges értéke, amelyet többszörösen lehet levezetni a földelő sínbe - a mellékelt táblázatok szerint
* Teljes kisülési áram Imax - azon 8/20μs szinuszgörbével rendelkező kisülési áram maximális csúcsértéke, amelyet a levezető képes egy alkalommal levezetni - a mellékelt táblázatok szerint
* Állandó üzemi áram: max. 800μА 1р. 2p és 3р esetén; max. 600μА 1р+N 3p+N esetén
* „Csere szükséges” jelzés
* Rendelhető típusok: 1P; 1P+N; 3P; 3P+N

Bekötés:
- megfelelő keresztmetszetű hajlékony vagy merev vezetékek

Felszerelés módja:
- DIN sínre rögzítve
- függőleges pozícióban kerül felszerelésre
- felszerelés a fő elosztó szekrény bemeneti oldalára közvetlenül a fogyasztó előtt, a mellékelt vázlatok szerint
* A megszakítók műanyag alkatrészei: UV sugárzásnak ellenálló, éghetetlen műanyag
* Környezeti hőmérséklet: -10°÷45ºС
* Tengerszint feletti magasság: max. 2000 m
Az összes típus el van látva SZÍNJELŐLÉSSEL: 5кА - sárga; 10кА - fehér; 20 кА - zöld és 40кА – piros.
A megfelelő katódos levezető kiválasztásánál a túlfeszültség vagy légköri aktivitás (amely csökkenő sorrendben B, C, illetve D fokú lehet) kockázatának mértékét kell alapul venni.
A levezetők következő típusai rendelhetők:
SPD – Bxxxx - nagyon magas kockázati kategóriába tartozó berendezések védelmére alkalmazható. Többnyire a berendezések bemeneti oldalára vagy fő elosztószekrénybe kerül fel-, illetve beszerelésre
SPD – Cxxxx - magas vagy közepes kockázati kategóriába tartozó berendezések védelmére alkalmazható. Felszerelhető a berendezések bemeneti oldalára vagy az áramfogyasztó előtt
SPD – Dxxxx - alacsony kockázati kategóriába tartozó berendezések védelmére szolgáló típus. Alkalmas a fogyasztó másodlagos védelmére, SPD - Bxxxx/SPD – Dxxxx típusokkal kombinálva.

Villám-áramlökés: 5 kA
Levezető-mérőfeszültség AC 275 V
Névleges feszültség AC 230 V
Védelmi szint: 1,2 kV
Méret: 1 modul
Jelzés az eszközön: optikai
