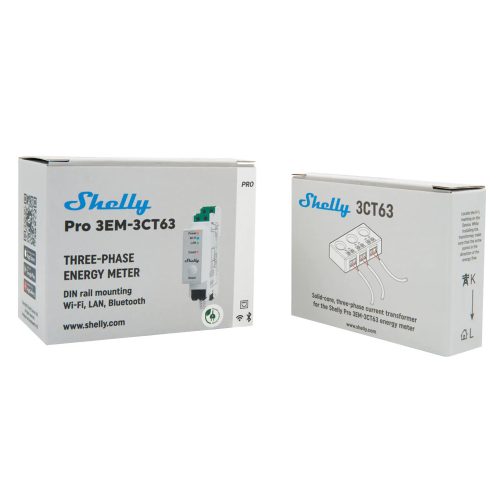

Shelly PRO 3EM 3CT63 okos Wi-Fi + Ethernet háromfázisú fogyasztásmérő, DIN-sínre

A Shelly Pro 3EM-3CT63 egy DIN-sínre szerelhető, egy- vagy háromfázisú energiamérő, mely képes helyi hálózaton (LAN / Wi-Fi) önállóan működni, vagy felhőalapú automatizálási rendszerekhez is csatlakozhat Modbus, MQTT, HTTPS vagy WebSocket protokollon keresztül, TLS titkosítással.
A speciális kialakítású, kombinált 3 fázisú áramváltót (CT) úgy tervezték, hogy közvetlenül egy kismegszakító kimenetére legyen felszerelhető.

Valós időben jelent adatokat minden fázisra csatornánként: feszültség, áram, aktív és látszólagos teljesítmény, valamint összesített fogyasztási értékek. A készülék beépített valós idejű órával rendelkezik, és akár 60 napnyi adatot képes eltárolni 1 perces bontásban. Webes felületen keresztül teljes körűen beállítható és felügyelhető.

Figyelem: A készülék nem tartalmaz beépített relét! Terheléskapcsolás csak a Shelly Pro 3EM Switch Add-on bővítőegységgel lehetséges.


Főbb jellemzők

4 kvadránsú teljesítménymérés
DIN-sínre szerelhető kivitel
Többféle csatlakozási lehetőség: 1- vagy 3-fázisú rendszerekhez
Érintésmentes árammérés áramváltóval
Fázissorrend-ellenőrzés (opcionális)
Csatornánkénti kalibráció (min. 500 W terhelés szükséges)
Terhelés nélküli küszöbszint: 30 VA/csatorna
Optikai impulzuskijelzés
Valós idejű óra internetkimaradás esetére is
Adatnaplózás: 60 nap, 1 perces felbontással
Külső kontaktorkezelés (Switch Add-on szükséges hozzá)
Pontosság: B osztály (IEC 62053-21)
Napelemes rendszerekhez előkészítve



Kapcsolódási lehetőségek és protokollok

LAN (Ethernet) – 1 db RJ45
Wi-Fi – 802.11 b/g/n (2,4 GHz)
Bluetooth 4.2 – elsődleges konfigurációhoz
Modbus, MQTT, RPC, WebSocket protokoll támogatás
TLS titkosítás minden bejövő kapcsolathoz



Műszaki adatok

Méret:

Shelly Pro 3EM-3CT63: 94 × 19 × 69 mm
Shelly 3CT63: 14 × 54 × 26 mm



Burkolat: műanyag, fehér szín
Üzemi hőmérséklet: -20°C – 40°C
Páratartalom: 30% – 70% RH
Tápfeszültség: 100–260 V~ 50/60 Hz
Fogyasztás: < 3 W
Védelem: B vagy C karakterisztika, 16 A, min. 6 kA
Voltmérő tartomány: 100–260 V (±1%)
Árammérő tartomány: 0–63 A (pontosság:

±1 % (2–63 A)
±2 % (1–2 A)
±5 % (0–1 A)


Belső hőmérséklet-érzékelő: igen
Adattárolás: legalább 60 napnyi, 1 perces bontásban
Adatexport: CSV, JSON (RPC-n keresztül)

20 webhook, egyenként max. 5 URL
Scripting támogatás (pl. automatizmusokhoz)
MQTT kompatibilitás
Titkosított kommunikáció (TLS)

Nyomógomb:

1× megnyomás – Switch Add-on relé állapot váltása
5 mp – AP mód aktiválása
10 mp – gyári visszaállítás


LED-ek:

Piros – tápellátás
Kék – AP mód
Sárga – Wi-Fi csatlakozás, Shelly Cloud kikapcsolva
Zöld – Shelly Cloud aktív kapcsolat
Piros/kék villogás – OTA frissítés



DIN-sínre szerelhető (Shelly Pro 3EM)
CT érzékelők a fázisvezetékekre csíptethetők
Áramirány: K→L irány szerint kell elhelyezni
Figyelem: A LAN-kábelt csak áramtalanított állapotban szabad csatlakoztatni vagy eltávolítani!












Kompatibilis rendszerek és felhasználás

Shelly Cloud
Home Assistant
OpenHAB
Domoticz
REST API
MQTT




Felhasználási területek
Ipari energiaelosztás:
Ipari környezetben, ahol összetett energiaelosztó rendszerek működnek, a megszakítóra szerelt kombinált 3 fázisú áramváltó (CT) hatékonyan méri és figyeli az áram szintjét. Ez kulcsfontosságú az energiafelhasználás optimalizálása és a potenciális problémák valós idejű felismerése szempontjából.
Kereskedelmi épületek és létesítmények:
Kereskedelmi épületekben és létesítményekben, ahol gyakran korlátozott a hely az elektromos elosztószekrényekben, a CT kompakt kialakítása előnyös. A megszakítók fölé történő szerelés helytakarékos megoldást biztosít a pontos árammérés megtartása mellett.
Motorvezérlő központok (MCC):
A gyártóüzemekben és ipari létesítményekben gyakori motorvezérlő központok több megszakítóval rendelkeznek. Minden megszakító fölé szerelt kombinált 3 fázisú CT integrált megoldást kínál a motoráramok figyelésére, elősegítve a megelőző karbantartást és a hibakeresést.
Adatközpontok:
Az adatközpontokban, ahol az energiafogyasztás pontos figyelése kiemelten fontos, a kombinált 3 fázisú CT-k a megszakítók fölé szerelve mérik a kritikus berendezéseken átfolyó áramot.
Megújulóenergia-telepítések:
A kombinált 3 fázisú CT-k használhatók megújulóenergia-rendszerekben, például napelemes vagy szélerőműves rendszerekben. A vezérlőpanelek megszakítóira szerelve pontos árammérést biztosítanak a monitorozási és szabályozási célokra.
Alállomások monitorozása:
Az elektromos alállomásokban, ahol gyakran szűkös a hely, a kombinált 3 fázisú CT-k előnyösek lehetnek. A megszakítókra szerelve segítik a fázisonkénti áramértékek monitorozását, ezáltal hozzájárulva az alállomás stabilitásához és megbízhatóságához.
Épületirányítási rendszerek (BMS):
Az intelligens épületirányító rendszerekben elengedhetetlen a valós idejű, pontos fogyasztási adatok megléte. A kombinált 3 fázisú CT-k a megszakítókra szerelve biztosítják az energiamenedzsmenthez és a terhelésszabályozási stratégiákhoz szükséges adatokat.
Hálózati minőségfigyelés:
Olyan alkalmazásokban, ahol az elektromos hálózat minősége kritikus (például érzékeny elektronikai berendezések vagy egészségügyi létesítmények esetén), a kombinált 3 fázisú CT-k figyelhetik az áram hullámformáit, észlelve a minőséget befolyásoló rendellenességeket.
Elektromos elosztószekrények korszerűsítése:
Elektromos panelek felújítása vagy átalakítása során gyakran fellépnek helykorlátok. A megszakítók fölé tervezett kombinált 3 fázisú CT helytakarékos megoldást nyújt, miközben a pontos árammérés megmarad.
Okoshálózatok kiépítése:
Az okoshálózatokban, ahol a valós idejű adatok létfontosságúak a hálózat menedzseléséhez és optimalizálásához, a kombinált 3 fázisú CT-k a megszakítókra szerelve pontos áraminformációt biztosítanak a monitorozáshoz és vezérléshez.
Minden említett felhasználási esetben a kombinált 3 fázisú CT helytakarékos és integrált megoldást nyújt az árammérésre, hozzájárulva az elektromos rendszerek hatékonyságához, biztonságához és megbízhatóságához.
