MEDDŐ ENERGIA KOMPENZÁLÁSÁRA SZOLGÁLÓ KONDENZÁTORTELEP Szélgenerátorhoz 690V 25 kVAr

Meddő energia kompenzálására szolgáló kondenzátortelepek, mely alkalmas szélgenerátorokhoz.

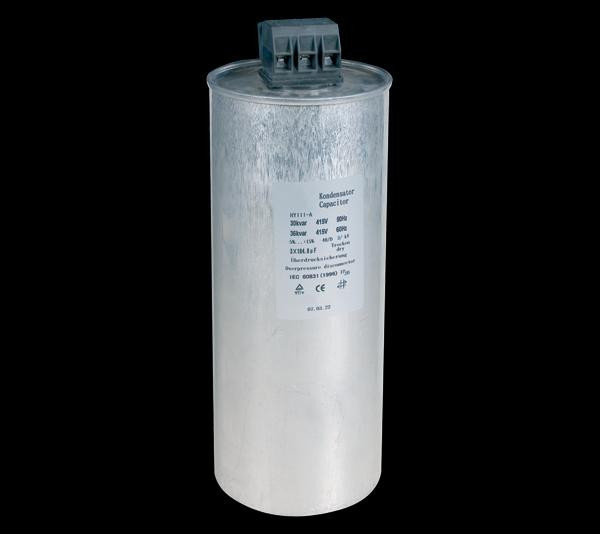

A HY 111 szériájú kondenzátortelep a meddő energia kompenzálása és teljesítmény faktor korrigálása céljára speciálisan kifejlesztett háromfázisú száraz kondenzátor. Alumínium henger alakú testből és az abba beépített speciális impregnálást nem igénylő, fémréteggel bevont polipropilén fóliából áll. A szigetelési tulajdonságokat speciális növényi alapú (műgyanta) töltés biztosítja. A kondenzátortelep felépítése olyan, hogy működési zavar esetén (áram, feszültség,
hőmérséklet okozta túlterhelés) a kapcsolat a felső fedőlappal, amelyre ki vannak vezetve a betáp vezetékek, megszakad.
Ennek végrehajtásáról a speciálisan erre a célra tervezett, közvetlenül a kondenzátor elem fölé szerelt túlnyomás szelep gondoskodik. A belső kapcsolat megszakítása biztosítja a személyzet és környezet védelmét a kondenzátor elem esetleges meghibásodásából származó sérülések ellen. A henger alakú testbe háromfázisú kondenzátor és a kondenzátorok
kisülésére szolgáló beépített ellenállás került elhelyezésre. A kondenzátor telep passzív és aktív kompenzálásra egyaránt alkalmazható.

Műszaki jellemzők:
*Névleges feszültség: 440V; 50Hz
*Szigetelési szilárdság: 690V
*Lökőfeszültség-állóság: 6kV / 1 perc
*Teljesítmény: 8 - 30 kVAr 440V mellett
*Tolerancia: ±5%
*Üzemi hőmérséklet: -40° - +55°С
*Teljesítményveszteség: 0.5 W/kVAr
*Beépített kisülési ellenállás
*Áramtúlterhelés megengedett értéke: a csúcsáram kétszerese
*Kisülési idő: :< 50 V percenként
*Tengerszint feletti magasság: max.2000m

Felszerelés módja:
* М12 vagy М16 csavar által egyenletes, vízszintes felületre
1. Biztonsági előírások a kondenzátortelepek működtetésére vonatkozólag.
- fel-, illetve leszerelésnél meg kell győződni, hogy a telep kisütött állapotban van.
- gondoskodni kell a megbízható földelésről.
- МСВ-t használni ki- és bekapcsolásra nem szabad.
- ha a teleptest görbülése meghaladja az 1 mm-t, a kondenzátortelepet ki kell cserélni.
- be kell tartani a kondenzátortelep üzemeltetési környezetére vonatkozó előírásokat – hőmérséklet, - páratartalom, rezgések intenzitása stb.
2. Bekötés módja.
- hajlékony kábelt kell alkalmazni. Nem szabad egy eres kábelt használni.
- a kábel a telepáram In 1,5-szeresére legyen méretezve.
- a biztosítékok a telepáram In 1,6 – 1,8- szeresére legyenek méretezve.
- olvadóbetétes biztosítékokat kell alkalmazni.
3. A telep kezelése.
- Felszerelés után végre kell hajtani a telep be- és kikapcsolását. Meg kell állapítani, mennyi idő alatt merül le a telep a névleges feszültség 10%-ára. Ezen időintervallum kerül beprogramozásra a vezérlőegységbe, a kikapcsolás és az újrakapcsolás közötti szünet időtartamaként. A cél a telep megvédése az újrakapcsolásnál keletkező erős feszültséglökéstől.
- Az üzemeltetés során mérni kell a telep hőmérsékletét. A működési hőmérséklet növekedése esetén a telepet ki kell cserélni.
