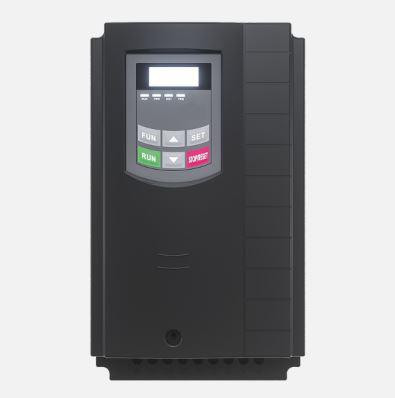

Frekvenciaváltó 2.2KW 10A 230V

A frekvencia-átalakító feladata rövidre zárt forgórésszel rendelkező háromfázisú aszinkron motorok szabályozása. Lehetővé teszi különböző vezérlési szabályok megvalósítását és ez által pótolhatatlan részét képezi a futószalagokat, csomagológépeket, szivattyúkat és klímaberendezéseket szabályozó rendszereknek. Az ELM 2000 típusú inverter biztosítja
a motor ún. „szenzor nélküli” vezérlését, V/f- és impulzusszabályozást, miközben a kimeneti terhelés elérheti a 150%-ot 60 másodpercen belül. Lehetőség van a jelleggörbék egyszerű meghatározására és a frekvencia-átalakító paramétereinek könnyű beállítására, az előlapon található nyomógombok által. Az inverter automatikusan tudja kalibrálni magát a motorhoz, azaz ha olyan motorral kapcsolják össze, amelynek teljesítménye különbözik a gyárilag beállítottól, érzékeli a motor jellemzőit és automatikusan megváltoztatja a saját programozható paramétereit, a motor paramétereinek megfelelően.

A fejlett DSP-technológián alapuló high-tech motorvezérlő koncepció
CLV és PMM motorvezérlés - intelligens AUTOTUNING funkciók
▪ Rugalmas invertervezérlés, kettős nagyfelbontású analóg bemenetek, szabad leképezhető digitális I / O csatornák.
▪ Univerzális funkciók mindenféle ipari és lakossági alkalmazáshoz, beleértve az integrált alkalmazásokat PID / szivattyú vezérlő
▪ Intelligens PC-eszközök az inverter vezérléséhez, a paraméterezéshez és a hibaelhárításhoz.
▪ Beépített fék
Műszaki adatok:
▪ Teljesítménytartomány: 2,2 kW
▪ Tápfeszültség: 230V
- Névleges bemeneti feszültség - 1 fázis 220V ~ 240V ~ ± 15%);

• Bemeneti frekvencia: 44… 67 Hz
  - EMC szűrő - Integrált ipari területhez
  ▪ Motor teljesítmény:
  - Kimeneti frekvencia - 0-650 Hz
  - Frekvenciafelbontás - 0,01 Hz
  - Túlterhelési képesség - 150% - 60 mp. / 10 perc
  ▪ Vezérlési mód:
  - Motorvezérlő algoritmus- V / Hz-SpaceVector, SLVSENSORLESS VECTOR, Nyomaték / fordulatszám szabályozás
  - mód CLV-zárt hurok vektor, állandó mágneses szinkronmotor
  - Chopper frekvencia - 0,8… 16 kHz (fix / véletlen)
  - V / Hz görbe - Lineáris, exponenciális és felhasználó által programozható görbe
  - Indítónyomaték - 150% névleges nyomaték 0,5 Hz-en (SLV módban)
  - Nyomatékkiegyenlítés - Automatikus / Kézi
  - Motoradatbevitel - Kézikönyv, névtábláról
  ▪ AUTOTUNING:
  - Vezérlési tartomány - 1: 100 SLV módban, 1: 1000 CLV módban, 1: 20 PMSM módban
  - Sebesség pontosság +/- 0,5% (SLV), + / - 0,02% (CLV)
  - Nyomaték pontosság +/- 5% (SLV)
  - DC-fék-felhasználó programozható funkciók
  - Fékszaggató - integrált szaggató tranzisztor (legfeljebb 90 kW)
  MŰSZAKI SPECIFIKÁCIÓ
  ▪ Kijelző:
  - 7 szegmens, 4 karakter
  - Config-Parameters és -value, programozható különböző működési paraméterek megjelenítésére
  ▪ I / O csatornák és vezérlési funkciók:
  - Inverter vezérlés- Terminálok / Billentyűzet / Soros kapcsolat (vagy mindegyik kombinációja)
  - Digitális bemenetek - 6 (8) Dig. bemenetek (NPN-PNP választható) impulzus-bemenet
  - Sebesség-referencia bemenet - Potenciométer (a kezelőegységen kívül), analóg jel (terminálok)
  - billentyűzet, belső programozható érték, impulzusadag, soros kapcsolat
  ▪ Analóg csatornák - analóg csatornák - 12 BIT:
  - 0… 10V, 0 ... 5V, -10V ... 0 ... 10V, 0 .. (4) 20 mA
  - minden szabadon méretezhető nyereségben és eltolásban, és matematikailag összeférhető
  - Analóg kimenetek - 2 analóg kimenet, programozható erősítéssel és funkcióval (0… 10V, 0 (4) .. 20 mA)
  - Digitális kimenetek - 2 digitális kimenet (szabad leképezés különböző funkciókhoz)
  - relékimenet - 1 átkapcsoló érintkező 3A 250VAC / 30VDC (programozható hozzárendelés)
  - Adatkapcsolat - RS 485 soros link (MODBUS)
  - Speciális funkciók - 24V / 50 mA tápellátás a terminálokon, 10V potenciométer teljesítmény
  - ellátás, 5V / 100 mA tápegység a Modbus csatlakozón Egyszerű PTC / KLIXON motorvédelem
  ▪ Védelem:
  - Elektromos - Túlfeszültség, feszültség alatt
  - Túláram, túlterhelés, motor túlterhelés, kimeneti rövidzárlat
  - Hő- és hűtőborda túlhőmérséklet, I²xt motorvédelem
  ▪ Üzemeltetési feltételek:
  - IP20 védelmi osztály
  - Üzemi hőmérséklet -10 + 50 ° C
  - Páratartalom - 0-95% relatív páratartalom, nem kondenzáló, nem korróziós
  - Tengerszint feletti magasság - 1000 m, 1% -kal alacsonyabb / 100 m
  - Rezgés- Max. 0,5 g
• Méret: 106 x 180 x 150 mm
