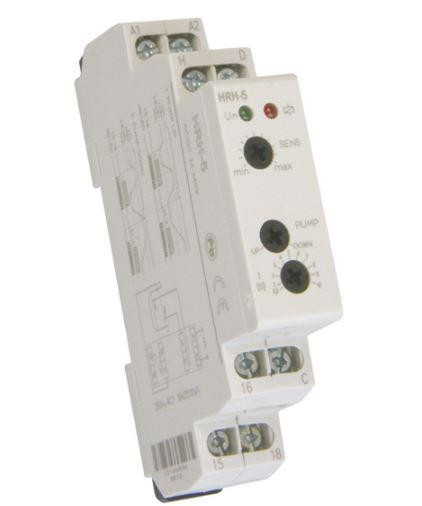

Folyadkszint kapcsoló HRH-5

A HRH-5 vezetőképes folyadékok szintjének figyelésére és /vagy szabályzására használható. Választható funkciói: töltés és ürítés. A folyadék polarizálódásának és elektrolízisének megelőzésére, valamint a szonda korróziójának megakadályozására váltakozó feszültségű mérőjelet használ. A mérőszondákat a H –magas szint, a D –alacsony szint és a C –közös pontra kell csatlakoztatni. Ha fém tartályban kerül felhasználásra, akkor a tartály vezetőképes anyaga lehet a „C“közös pont. A „C“ közös pont összeköttetésben lehet a tápellátó rendszer védővezetőjével (PE). Egy szint figyelésekor a „H“ és „D“ pontokat össze kell kötni és ezekre egy szondát csatlakoztatni, ekkor az érzékenység kisebb tartományban állítható (2.5... 50kΩ ). A téves kapcsolások elkerülése érdekében az érzékenység a folyadék vezetőképességének megfelelően 5...100 kΩ tartományban állítható (pl. üledékképződés esetén), valamint a kimenet késleltethető 0.5...10s közötti időintervallumban, pl. hullámzó folyadék szintjének fi gyelésekor.

Tetszőleges, vezetőképes anyagból készült mérőszonda használható (ajánlott a réz és a rozsdamentes acél). - A gyártó által ajánlott szondák: SHR-1-N - rozsdamentes acél szonda, SHR-1-M - sárgaréz szonda, SHR-2 - rozsdamentes acél szonda PVC burkolattal, SHR-3 - rozsdamentes acél menetes szonda ipari környezetre, FP-1 – vízkiömlés érzékelő szonda. - Gyári által ajánlott vezeték típusok (ivóvíz használati tanúsítvánnyal): D03VV-F 3x0.75/3.2 - három eres kábel, D05V-K 0.75/3.2 - vezeték.
