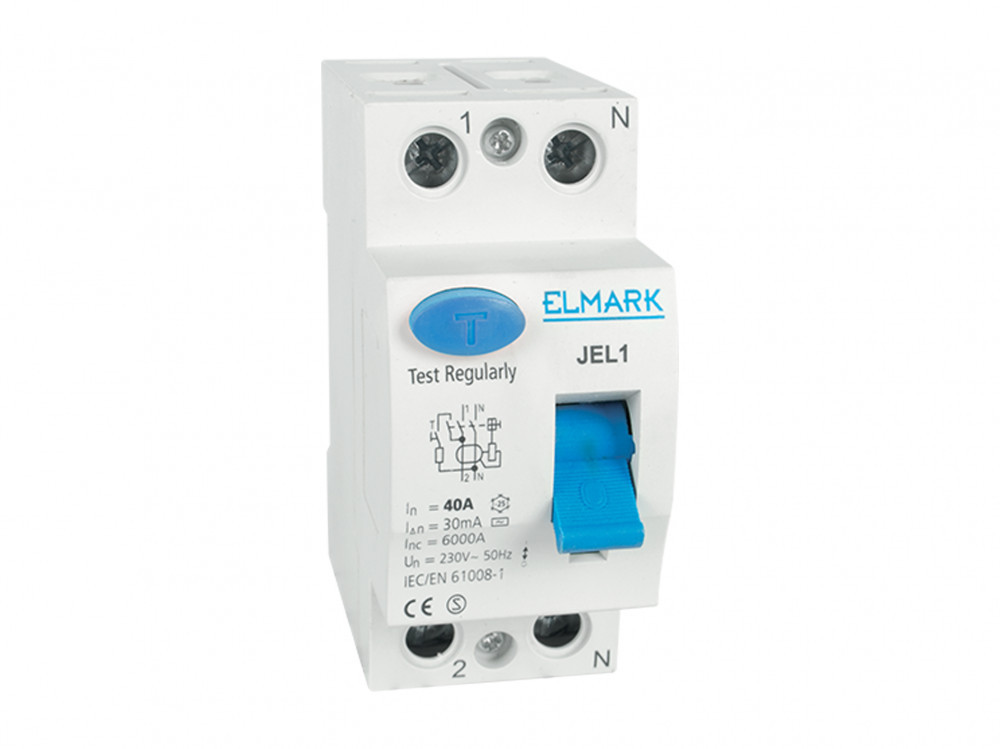

Áram-védőkapcsoló 2 pólusú (Fi-relé) 32A 300mA

Névleges áramerősség: 32A Szivárgási áram: 300mA Védelem típusa: elektromágneses Kivitelezés: JVL1 Névleges üzemi feszültség: 230V AC; 50/60Hz АС típusú – érzékeli a váltakozóáram-szivárgást. Lökőfeszültség - 2000V AC Működési elv leírása: A hibaáram elleni védelem nem igényel kiegészítő tápfeszültséget a működtető szerkezet munkájához. A működési elv lényege a nulla és fázis vezetékekben folyó áram erősségének összehasonlítása. A vezetékek egy (toroid) gyűrűre vannak tekercselve és a szekunder tekerccsel együtt összefogó mérőtranszformátort alkotnak. Az erőátviteli vezetékek tekercselése olyan, hogy a villamos áram keltette mágneses mezők kölcsönösen kioltják egymást. Ha olyan vezeték szigetelése sérül meg, amely a megszakító után következik vagy ember kerül az áramkörbe a rendszer instabillá válik és a mágneses mezők nem semlegesítik egymást. A visszamaradó mágneses mező olyan feszültséget gerjeszt a szekunder tekercsben, amely az elektromágneses tekercsben a szivárgási árammal egyenesen arányos áramot hoz létre. Amikor ezen áram erőssége meghaladja a hibaáram megadott határértékét a védelem működésbe lép és a készülék megszakítja az áramkört. Rendeltetés: - áramkörök terhelés alatti kikapcsolása a betáp kábelek szigetelésének sérülése esetén - áramkörök terhelés alatti kikapcsolása, ha ember kerül az áramkörbe - külön fogyasztó / áramkör, illetve az egész áramelosztó szekrény védelme - magas fokon garantálja az áramparaméterek megbízhatóságát - vezérlés módja: kézi bekapcsolás és automata kikapcsolás kimeneti hiba esetén Műszaki jellemzők * Névleges üzemi feszültség: 230/400V; 50/60Hz * Névleges áram: a táblázatok szerint * Érzékenység: 30; 100; 300; 500 mA * Működésbe lépési sebesség: 20 * Munkaállapot (bekapcsolva) kijelzése * A megszakítók műanyag alkatrészei: UV sugárzásnak ellenálló, éghetetlen anyag * Környezeti hőmérséklet: -10°÷45ºС * Tengerszint feletti magasság: max. 2000 m Bekötés: - fésűs soroló sín (csak a kétpólusú készülékekre vonatkozik) - megfelelő keresztmetszetű hajlékony vagy merev vezeték Felszerelés módja: - DIN sínre rögzítve - pozíció: függőleges A hibaáram megszakító beépítésre kerül az elosztószekrénybe, úgy hogy az utána következő nulla- és védővezeték között nem lehet villamos kapcsolat. A hibaáram védelem megfelelő működéséhez a megszakítónak szüksége van 3 vagy 5 eres vezetékkel, külön nulla munkakábellel (N) és külön védővezetékkel (PE) rendelkező hálózatra (vagyis 5/3 eres TN-S vagy TT földelés szükséges). A fogyasztó házát – a hálózat típusától függően – vagy a védővezetékhez kell csatlakoztatni, vagy földeléssel kell ellátni
